メンブレンスイッチ

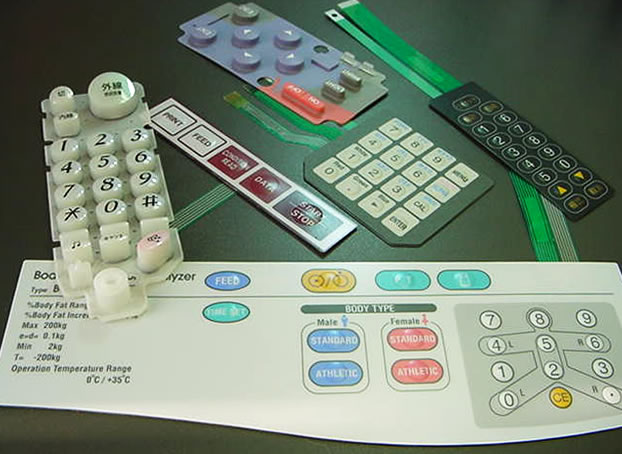

メンブレンスイッチ(シルク印刷タイプ、量産向き)

シルク印刷でオーバーレイを製作するタイプです。

メタルドーム、エンボスクリックの選択によるお望みのクリック感と耐久性、防水、電磁波シールド、LED埋め込み、自在なエンボス形状など様々なニーズに対応致します。

サイズ、規格にもよりますが50枚ロットから数万枚ロットまで幅広く対応致します。

試作に最適なインクジェットタイプもご活用ください。

メンブレンスイッチ


標準納期:製造用図面をご承認後、約30日で発送可能

¥350,000円~

初期費用(開発費+試作2枚)

量産価格の目安 50枚ロット 100枚ロット 200枚ロット 300枚ロット
税抜単価 1,000円 860円 620円 580円

※価格は単なる参考価格であり、販売店様が自主的に設定する販売価格を何ら拘束するものではありません。
ご発注間隔が1ヵ年以上開いた場合には、イニシャル再作成費用が生じます。
商品名:メンブレンスイッチ
上記価格におけるサイズと色数の条件は下記の表を目安としてください。

外形サイズ 200*200mm テール30mm
(テール込みで200mm四方以内)
表面シート色数 金・銀・メタリック色以外何色でも可能(原稿はデータ入稿)
操作キー 15キー以内 (回路パターンは単純マトリックス回路)
表面エンボス なし (エンボス対応には別途金型費用が必要です)
メタルドームやLED内蔵、ポッティング等その他の仕様は別途見積もりとします



標準仕様 【環境条件】
動作温度範囲:-10℃~+60℃
動作湿度範囲:90%RH以下
保存温度範囲:-20℃~+70℃
保存湿度範囲:95%RH以下
【電気的特性】
最大電圧:DC 12V
最大電流:10mA
接触抵抗:300Ω以下
チャタリング:10msec以下
【機械的特性】
操作力 1~3 [N]
動作寿命 100万回
ストローク 0.5mm±0.2mm

Ink-jetメンブレン(インクジェット印刷タイプ、試作、研究向き)

インクジェット印刷でオーバーレイを製作するタイプです。

インクジェットなのでシルク印刷の版が不要です。

短納期で試作トライ、小ロットに適しています。

メンブレンスイッチ

¥248,000円~

イニシャル費用

インクジェットプリンタ
量産価格の目安 10枚ロット 20枚ロット 30枚ロット 50枚ロット
40日対応単価(税抜) 7,400円 5,500円 4,400円 3,600円
15日対応単価(税抜) 14,800円 11,000円 8,800円 7,200円

標準仕様および条件

表面デザインデータ 入稿データ形式(表示イニシャル金額は推奨データ入稿時の場合)
推奨データ Adobe イラストレータ 10形式 又は フォトショップ 6.0形式
(その他の形式は別途お問い合わせください。編集費がかかる場合があります。)
表面シート シアン、マゼンタ、イエロー、ブラックの4色で最大1440dpiによるインクジェット印刷
表面はエンボスなしのフラットで、ポリエステルのクリヤー材もしくはマット材を使用
色数 何色でも価格に影響しない。(但し、金、メタリック、窓部スモークは不可)
サイズ 外形:200×200ミリ以下、 テール長さ:100ミリ以下
スイッチ部 銀ペースト印刷による印刷回路
クリック感なし、LED搭載なし。
オプション(別途見積) 透明窓付き、エンボス加工、メタルドーム搭載、LED搭載、
出力の色はご希望イメージと異なる場合がありますのでご了承下さい。
